中考物理知识点：探究通过导体的电流与电压的关系

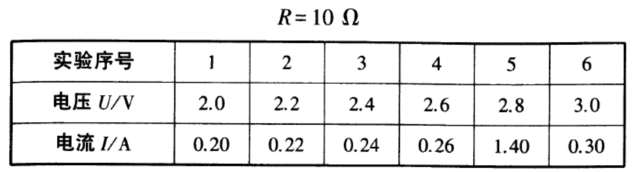

本实验主要的考查点有:(1)实物图的连接;(2)电路连接注意事项;(3)滑动变阻器的作用;(4)电压表与电流表的使用和读数;(5)电路故障分析;(6)动态电路分析;(7)控制变量法的应用;(8)设计实验表格(①实验次数须大于3次;②电流l/A;③电压U/V);(9)I-U图像的绘制与分析;(10)分析实验数据得结论;(11)换不同电阻进行测量的目的;(12)实验中不能用小灯泡代替定值电阻进行探究的原因。在“探究电流与电压的关系”的实验中，(1)请在方框中画出能够改变定值电阻的电压，并可以同时测量电压和电流的电路图。(2)通过实验记录电流表、电压表的示数如表所示:
对表中数据进行分析，你认为错误的数据是实验序号（），排除错误数据，可归纳得出的结论是（）。(3)如果想用此电路继续探究“电流与电阻的关系”，每次更换电阻后，可以通过调节（），使电阻两端的电压不变。实验得出的结论是（）。
