透镜成像作图题及答案

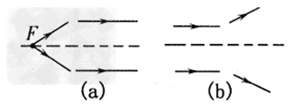

1、图中，画出了光通过透镜前后的方向。在图(a)、(b)中填上适当类型的透镜。

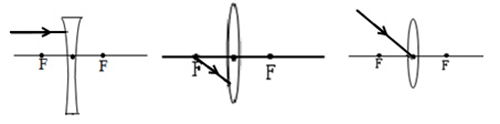

2、请你根据透镜对光线的作用完成下面的光路图
【参考答案】
1.答案：(1)凸透镜(2)凹透镜
解析：(a)图中是使从焦点发出的光变得平行，应填一个凸透镜;

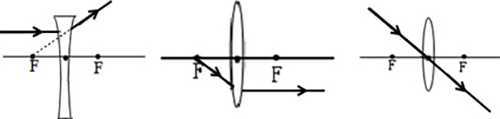

2、(1)平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示：
(2)通过焦点的光线经凸透镜折射后将平行于主光轴，如图所示：
(3)过光心的光线经凸透镜折射后传播方向不改变，如图所示：
