（1）电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭。请在图中用笔画线连接符合上述特点的电

所属学校：科目:物理 2021-02-25 11:04:04

问题描述：

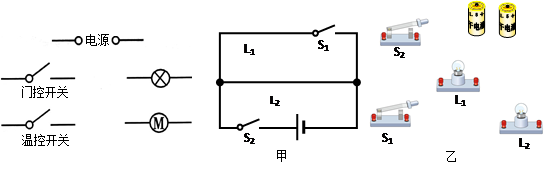

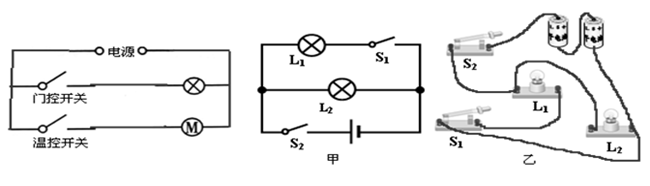

（1）电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭。请在图中用笔画线连接符合上述特点的电冰箱工作电路图。
（2）根据图甲的电路图，连接图乙中的实物电路。
