（2014?广州）如图甲是家用插线板．（1）在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供22

问题描述：

（2014?广州）如图甲是家用插线板．

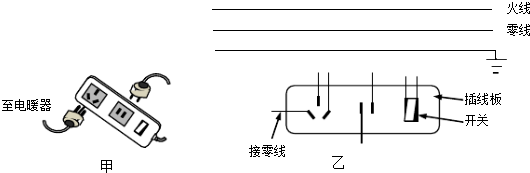

（1）在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V电压．
（2）把“220V??1100W”的电暖气插入插座，在额定电压下工作：
①流过电暖气的电流多大？
②电暖气的电阻多大？
③电暖气多少小时消耗2.2kW?h的电能？
④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？
（3）该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V??750W”电吹风与上述电暖气同时工作？

---

最佳答案：

（1）根据家庭电路的连线规则和用电器的使用原则，连接电路如下图：（2）①因为P=UI 则I=PU=1100W220V=5A；②电暖气的电阻为R=UI=220V5A=44Ω；③消耗2.2kW?h电能的时间为t=WP=2.2kW?h1.1kW=2h；④虽然导线和电暖...
