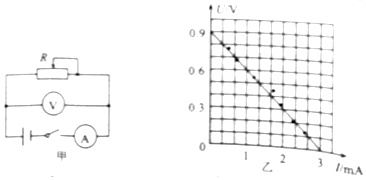

水果电池的内阻一般较大，某同学使用如图甲所示电路来测量一只水果电池的电动势和内阻，在实验中测得几组I、U数据，做出U-I图象如图乙所示，由图象可知，该电源电动势为E=V，内阻
问题描述：
水果电池的内阻一般较大，某同学使用如图甲所示电路来测量一只水果电池的电动势和内阻，在实验中测得几组I、U数据，做出U-I图象如图乙所示，由图象可知，该电源电动势为E=___V，内阻为r=___Ω．
最佳答案： 根据闭合电路欧姆定律有：E=U+Ir
可得：U=E-Ir
由此可知当I=0时的纵轴截距大小等于电源的电动势大小，图象的斜率大小等于r
由此可知，E=0.9V，r=
| △U |
| △I |
| 0.9 |
| 3×10-3 |
故答案为：0.9；300．
