图甲中的A、B分别为小灯泡和定值电阻的I-U图象，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法正确的是（）A.小灯泡电阻随温度的增大而减小B.灯泡的实际电功率为0.6WC

问题描述：

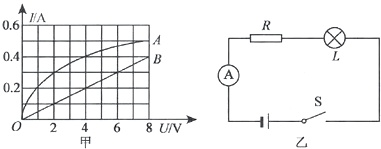

图甲中的A、B分别为小灯泡和定值电阻的I-U图象，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法正确的是（　　）

A. 小灯泡电阻随温度的增大而减小

B. 灯泡的实际电功率为0.6W

C. 电阻的阻值为0.05Ω

D. 电阻的电功率为0.8W

---

最佳答案：

A、由图甲结合R=

U

I

可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A错误；
B、灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A时，灯泡两端电压为2V，定值电阻两端电压为6V，总电压为8V，则灯泡的实际功率：PL=ULI=2V×0.3A=0.6W，故B正确；
CD、由B项数据可知，电阻的阻值：R=

UR

I

=

6V

0.3A

=20Ω，
电阻的实际功率：PR=URI=6V×0.3A=1.8W，故CD错误．
故选B．
