问题描述：

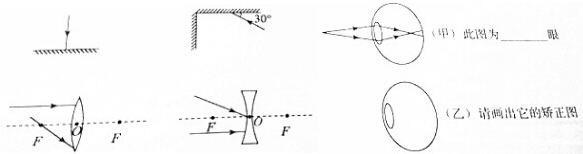

画出反射光线或者折射光线，完成如图中光路图．
最佳答案： ①经过入射点做出法线，根据反射角等于入射角在法线的左侧即可做出反射光线．如下图所示：
②过入射点垂直反射面作出法线，再根据反射角等于入射角作出反射光线，注意反射光线到达下面的反射面再次进行反射，而且最后的反射光线与原入射光线平行，法线要用虚线，如下图：
③对于凸透镜，通过焦点的光线经凸透镜折射后将平行于主光轴；平行于主光轴的光线经凸透镜折射后将过焦点；
④对于凹透镜，平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，过光心的光线经凹透镜折射后传播方向不改变．
如图所示：
⑤甲图中的入射光线会聚在视网膜的前方，所以甲图表示了近视眼的成像情况；为了使光线会聚在原来的会聚点后面的视网膜上，就需要在光线进入人的眼睛以前发散一下，因此带对光线具有发散作用的凹透镜来矫正．如图所示：
