问题描述：

如图所示为某简易电吹风的电路原理图，该电吹风只有冷热两个挡位，电动机上标有“220V  100W”字样，电热丝的电阻R=110Ω．求：

（1）该电吹风吹冷风1 min时，电流做功多少？
（2）该电吹风吹热风时．电阻R消耗的电功率是多少？
（3）如果再提供一个阻值为110Ω的电热丝和一个开关，将这个简易的电吹风改成“冷”“温”和“热”三个挡位的电吹风，请你写出三个挡位的电功率．（要求：写出两种设计方案，只写出两种方案的结果）

---

最佳答案：

（1）吹冷风时，只有电动机工作，由P=

W

t

可得，1min消耗的电能：
W=PMt=100W×60s=6000J；
（2）由图知，送热风时，电动机M和电热丝并联，
并联电路中各支路两端的电压相等，所以电热丝的功率：
PR=

U2

R

=

(220V)2

110Ω

=440W，

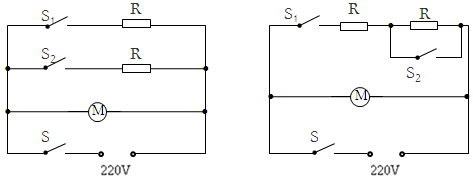

（3）可以将再提供的电阻与R串联或并联改变电路中电流，从而改变电阻丝的发热功率，如图所示：
；
第一种方案：冷风功率100W、温档功率540W、热档功率980W；
第二种方案：冷风功率100W、温档功率、220W、热档功率540W．
答：（1）该电吹风吹冷风1 min时，电流做功6000J；
（2）该电吹风吹热风时，电阻R消耗的电功率是440W；
（3）改装电路见上图．第一种方案：冷风功率100W、温档功率540W、热档功率980W；
第二种方案：冷风功率100W、温档功率、220W、热档功率540W．
