小明做“测定小灯泡额定功率”的实验．被测小灯泡的额定电压为3.8V，电阻约为10欧．实验室有如下器材：电源（电压未知）、电流表（0～0.6A0～3A）、电压表（0～3V0～15V）、滑动变
问题描述：

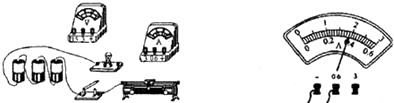

小明做“测定小灯泡额定功率”的实验．被测小灯泡的额定电压为3.8V，电阻约为10欧．实验室有如下器材：电源（电压未知）、电流表（0～0.6A???0～3A）、电压表（0～3V 0～15V）、滑动变阻器R?（?10欧?0.5A?）、开关各一只，导线若干． （1）如图是小明连接的不完整的实验电路，请你帮他将图中未连接部分接好．要求：电流表、电压表选择合适的量程，滑动变阻器的滑片向右移动时连入电路的阻值增大． （2）在正确连接电路并调节滑动变阻器使小灯泡正常发光时示数如图所示，则灯泡的额定功率是______W． （3）实验中，突然发现电压表的示数变为零，电流表示数增大，电路可能出现的故障是______． |
最佳答案： | （1）灯泡的额定电压为3.8V，电压表选择0～15V量程，电压表与灯泡并联． 电路电流约为：I=
电流从电压表和电流表的正接线柱流入，从负接线柱流出． 滑动变阻器滑片右移，连入电路电阻变大，滑动变阻器接左半段，接左下端接线柱，串联在电路中．如图．  （2）电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.38A． P=UI=3.8V×0.38A=1.444W． （3）突然电流表示数增大，电路电流增大，总电阻减小，有短路部分，电压表测量灯泡电压，示数为0，可能灯泡短路． 故答案为：（1）如图；（2）1.444；（3）灯泡短路． |
